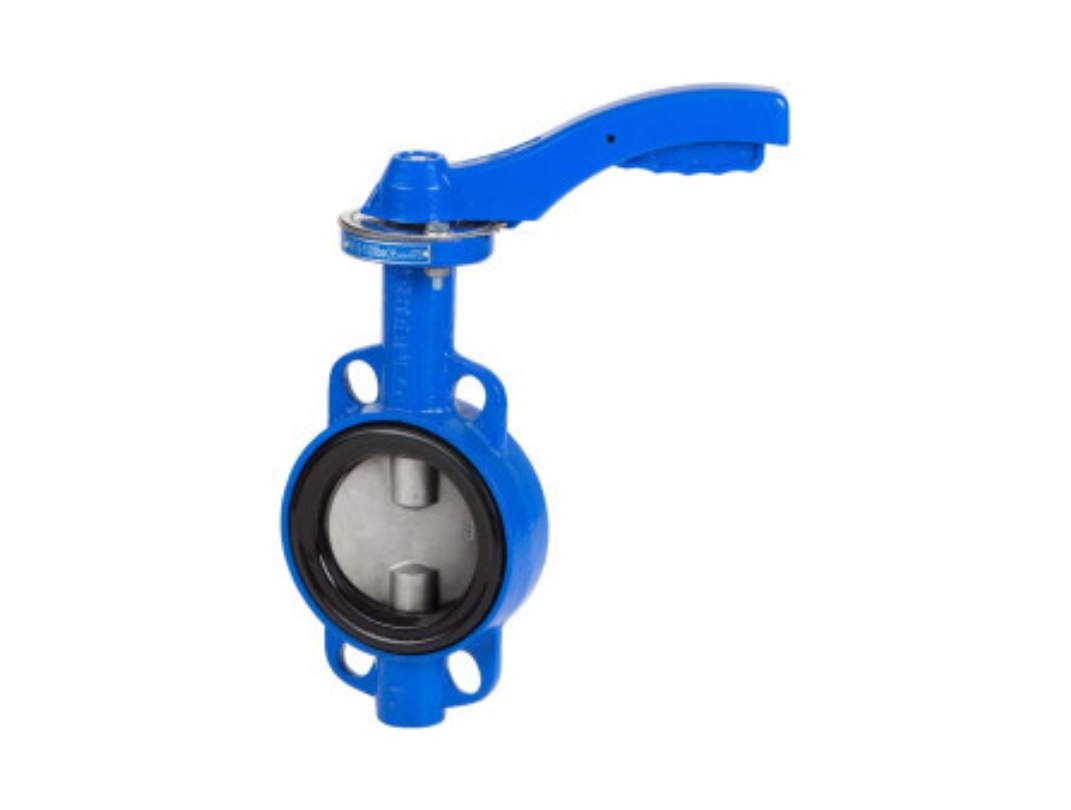

La válvula mariposa Wafer Genebre 2109 está diseñada para el corte y control del flujo en sistemas hidráulicos e industriales. Su diseño compacto permite la instalación entre bridas ANSI 150 y EN 1092 PN10/PN16, ofreciendo una solución versátil para diferentes aplicaciones de conducción de fluidos. Su cuerpo en fundición EN-GJL-200, disco en acero inoxidable 1.4408 (CF8M) y asiento en EPDM proporcionan resistencia y confiabilidad en operación.
⚙️ CARACTERÍSTICAS PRINCIPALES
- Tipo: Válvula mariposa tipo Wafer
- Tamaños: 2″ a 24″ (DN50–DN600)
- Cuerpo: Fundición EN-GJL-200 (GG-20)
- Disco: Acero inoxidable 1.4408 (CF8M)
- Eje: Acero inoxidable AISI 416
- Elastómero / Asiento: EPDM
- Juntas: NBR
- Conexión: Entre bridas ANSI 150 y EN 1092 PN10/PN16
- Montaje de actuador: Según ISO 5211
- Recubrimiento: Pintura Epoxi
- Temperatura de trabajo: -20 a +120 °C
- Presión máxima de trabajo: 16 bar para 2″ a 12″ y 10 bar para 14″ a 24″
- Longitud entre caras: Según UNE EN 558-1 Serie 20 (DIN 3202 K1)
- Accionamiento: Manual; desde 12″, operación mediante reductor manual según configuración.
💧 CAPACIDAD DE FLUJO
La válvula presenta diferentes valores de Kv según el diámetro y el ángulo de apertura del disco. El fabricante define el Kv como el caudal de agua en m³/h que genera una pérdida de carga de 1 bar a través de la válvula. Algunos valores de Kv a 90° son:
- DN50 (2″): Kv 125
- DN80 (3″): Kv 399
- DN100 (4″): Kv 727
- DN150 (6″): Kv 1.600
- DN200 (8″): Kv 2.868
- DN250 (10″): Kv 4.697
- DN300 (12″): Kv 6.987
- DN400 (16″): Kv 12.081
- DN500 (20″): Kv 19.323
- DN600 (24″): Kv 37.295
🏭 APLICACIONES
Indicada para redes de agua, sistemas hidráulicos, bombeo y procesos industriales donde se requiera una válvula compacta para el corte y control del flujo. Su configuración Wafer permite instalarla entre bridas y también admite la incorporación de actuadores para automatización mediante su montaje conforme a ISO 5211.
DESCARGAR FICHA TECNICA
