TRANSDUCTOR IP BELLOFRAM
TRANSDUCTOR IP BELLOFRAM

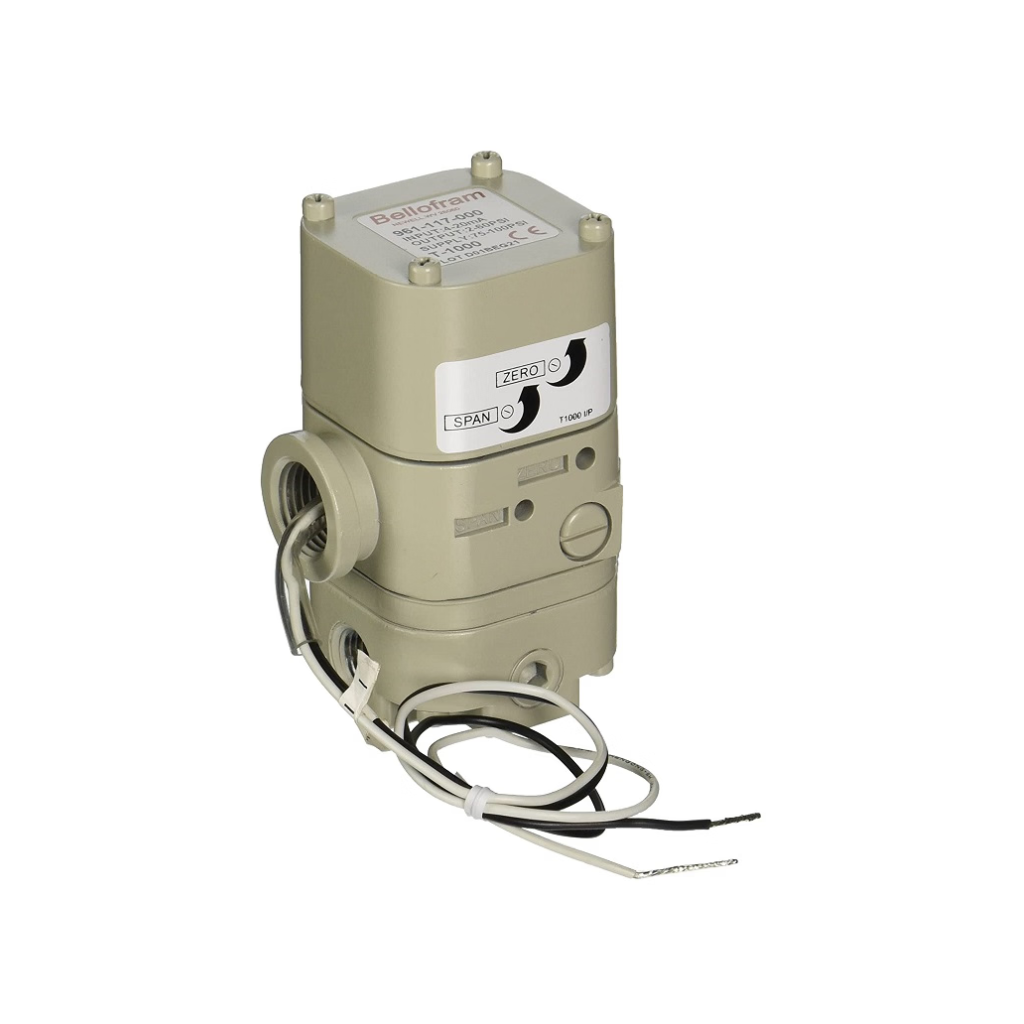

Los transductores Bellofram tipo I-P (eléctrico a neumático) o E-P (eléctrico a presión) son dispositivos usados para convertir una señal eléctrica (por ejemplo 4-20 mA) en una señal de presión neumática proporcional, para controlar actuadores, válvulas, reguladores u otros equipos neumáticos.
📍 Características generales
-
Convierte una señal eléctrica en una presión neumática proporcional (E → P).
-
Incluye amplificación volumétrica (volume booster) que permite flujos elevados de salida.
-
Amplio rango de presión de suministro aceptable, con baja sensibilidad a las variaciones de presión de entrada.
-
Ajustes de cero (offset) y span (ganancia) accesibles externamente para calibración en operación.
-
Función reversible: puede configurarse para que al aumentar la señal eléctrica aumente la presión (direct acting) o al contrario (reverse acting).
-
Montaje flexible en cualquier ángulo, aunque se recomienda calibrar después del montaje.
-
Construcción robusta con materiales aptos para uso industrial, versiones estándar y versiones con aislamiento especial o protección (como carcasa NEMA 4X).
⚙️ Especificaciones típicas
| Parámetro | Valor típico / descripción |
|---|---|
| Señal de entrada | 4-20 mA (también versiones eléctricas compatibles) |
| Salida neumática | rango proporcional de presión (ej: 3-15 PSI) |
| Rango de presión suministro | puede variar desde poco por encima de la presión máxima de salida hasta presiones mayores (ej: hasta 100 PSI) |
| Precisión / linealidad | típicamente < 1 % de span, buena repetibilidad e histéresis baja |
| Ganancia de flujo / capacidad | alto flujo gracias al booster interno, lo que permite controlar dispositivos neumáticos con demanda significativa |
| Montaje | panel, tubería o soporte; puede montarse en cualquier orientación |
| Ajustes | perillas externas para cero y span, además de posibilidad de cambiar configuración directa / inversa |
✅ Ventajas principales
-
Control neumático fiable a partir de señal eléctrica, ideal para sistemas que combinan electrónica y neumática.
-
Capacidad de flujo mejorada gracias al booster interno integrable.
-
Flexibilidad de instalación y operación gracias al montaje en cualquier ángulo y ajustes accesibles.
-
Posibilidad de configuración directa o inversa para adaptarse al comportamiento deseado del sistema.
-
Precisión, estabilidad y capacidad para operar en entornos industriales exigentes.
🏭 Aplicaciones comunes
-
Control de válvulas neumáticas en sistemas de control automático.
-
Actuadores de compuertas, dampers o control de flujo en HVAC o procesos.
-
Reguladores de presión neumática en líneas de aire.
-
Sistemas de posicionamiento neumático en maquinaria industrial.
-
Integración en instrumentos de control, controladores PID, válvulas proporcionales híbridas.
