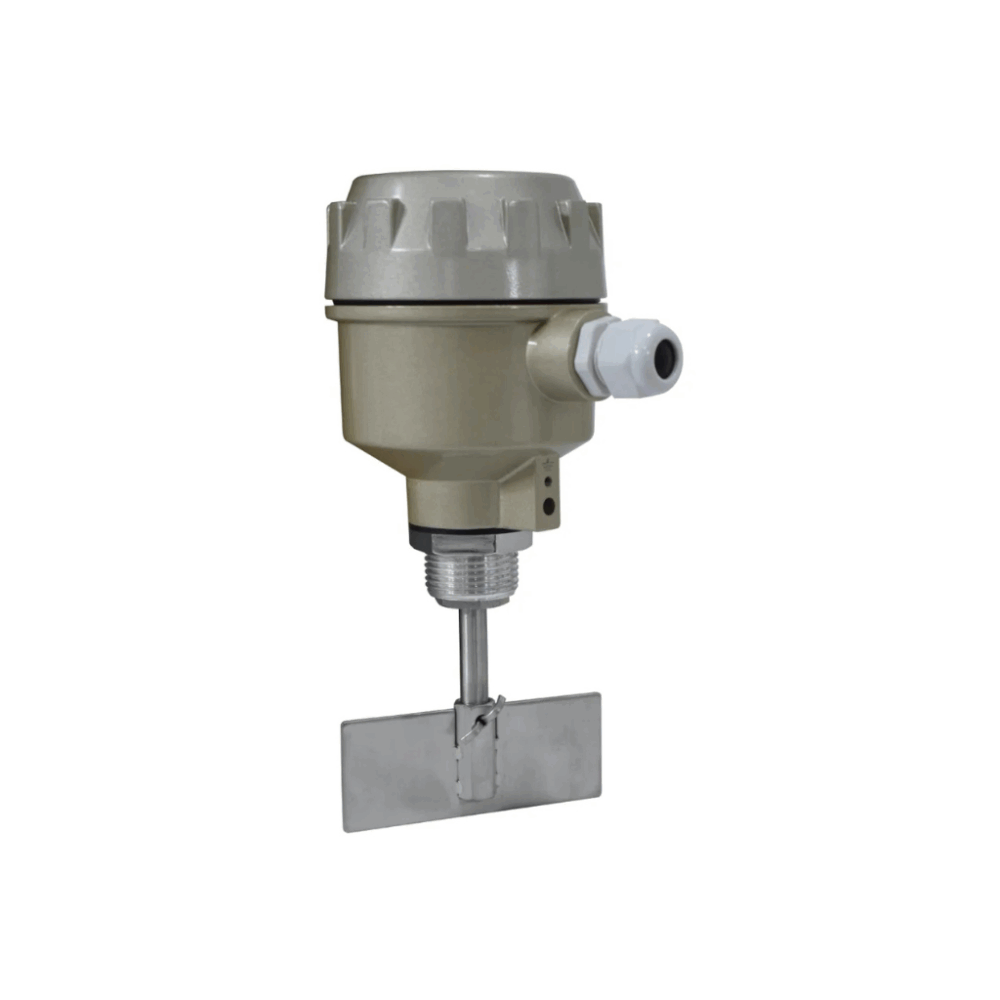

SENSOR DE NIVEL ROTATIVO SOLIDOS

SENSOR DE NIVEL ROTATIVO SOLIDOS

El sensor de nivel rotativo para sólidos es un dispositivo de detección de punto (point-level) diseñado para medir si el volumen de un material sólido —como granos, polvos, pellets, áridos, etc.— ha alcanzado o perdido un cierto nivel dentro de un silo, tolva, depositó u otro recipiente industrial.

🔍 Principio de funcionamiento

• Cuenta con una cuchilla o paleta (“paddle”) que gira libremente por medio de un motor.

• Cuando el material sólido alcanza esa paleta, la resistencia al movimiento detiene la rotación.

• Ese cambio (paddle bloqueado) activa un interruptor (releé), enviando señal de nivel “alto” o “lleno”.

• Cuando el material se retira, la paleta se libera y retorna su movimiento, y la señal de nivel se revierte.

• En algunos modelos, se incorpora un resorte que ayuda a detectar rápidamente cuando la paleta queda libre nuevamente.

📋 Características principales

• Aplicación: sólidos granulados, polvos, materiales a granel.

• Detección de punto: solo indica si está por encima o por debajo del punto de paleta, no mide continuamente el nivel.

• Montaje: generalmente se instala sobre la tapa del silo, en la pared lateral de la tolva o en la parte superior; algunos modelos permiten montaje oblicuo o con extensiones.

• Salida: relé normalmente abierto o cerrado (SPDT, DPDT, etc.), dependiendo del fabricante.

• Potencia del motor y torque ajustable: para adaptarse a diferentes densidades del material, tipos de paleta, longitud de paleta o extensión.

• Carcasa / materiales: acero inoxidable u otro acero resistente, cabezal robusto protegido contra polvo, vibraciones, posibles sobretensiones o ambientes agresivos. Algunos modelos certificados para ambientes explosivos o ATEX.

✅ Ventajas

• Alta confiabilidad y durabilidad en ambientes de sólidos a granel.

• Baja necesidad de mantenimiento al no tener partes de contacto directo con el material en movimiento (excepto la paleta).

• No se ve afectado severamente por polvo, tonos variables del material o pequeñas acumulaciones.

• Diagnóstico simple: saber si el “nivel” está o no en la paleta mediante la señal del releé.

• Buen costo/beneficio para muchas aplicaciones donde no se necesita un sensor continuo de nivel.

🏭 Aplicaciones típicas

• Silos y tolvas de granos, harinas, cemento, cal, pellets, etc.

• Prevención de sobrellenado (“full level”) o detección de nivel bajo (“low level”) para controlar bombas o alimentadores.

• Control de seguridad en almacenamiento de sólidos para evitar caída o bloqueo.

• Indicación de material presente para sistemas de transporte o alimentación automática de procesos.

• Plantas de alimentos, productos químicos, plásticos, minería, agroindustria, fábricas, etc.
