RELES DE SOBRECARGA SIRIUS SIEMENS

RELES DE SOBRECARGA BIMETALICOS Y ELECTRONICOS SIRIUS SIEMENS

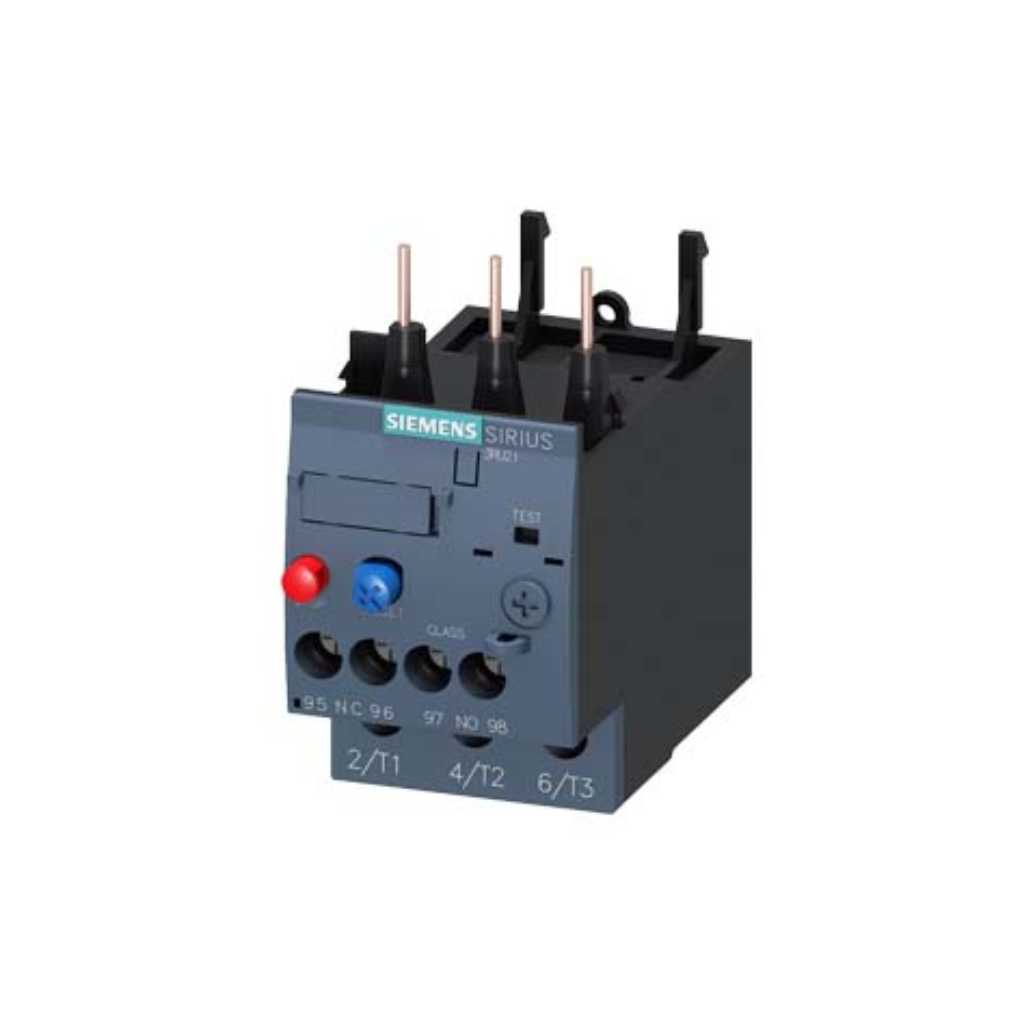

Los relés de sobrecarga Siemens SIRIUS Innovations de las series 3RU, 3RB21, 3RB30 y 3RB31 están diseñados para ofrecer una protección confiable y precisa de motores eléctricos trifásicos frente a sobrecargas, pérdida de fase y bloqueos de rotor.
Su diseño modular y su compatibilidad con los contactores SIRIUS 3RT garantizan una integración sencilla, ahorro de espacio y una instalación segura en aplicaciones industriales de automatización y control.

⚙️ Características técnicas principales

• Tipos disponibles:

  • 3RU21 / 3RU22: Relés de sobrecarga bimetálicos.

  • 3RB21 / 3RB31 / 3RB30 / 3RB36: Relés electrónicos de sobrecarga.

  • 3RR22 / 3RR24: Relés de monitoreo de corriente, pérdida de fase y detección de falla a tierra.

• Rangos de regulación: desde 0.1 A hasta 630 A, según el modelo.

• Clase de disparo: Clase 10, de respuesta rápida ante sobrecargas.

• Tensión de alimentación (modelos electrónicos): 24 a 240 V AC/DC.

• Compatibilidad: para montaje directo sobre contactores SIRIUS 3RT (tamaños S00 a S3) o para montaje independiente mediante adaptadores.

• Montaje: directo o independiente, según la aplicación.

• Temperatura de funcionamiento: -25 °C a +60 °C.

• Grado de protección: IP20.



⚙️ Construcción y ventajas de diseño

• Diseño modular SIRIUS Innovations: integración directa con contactores y relés de monitoreo, reduciendo espacio y tiempo de instalación.

• Ajuste de corriente nominal mediante dial de precisión, con lectura clara y bloqueo de ajuste.

• Contactos auxiliares integrados para señalización de disparo y alarmas.

• Versiones electrónicas con diagnóstico LED, calibración independiente de la temperatura ambiente y opción de reinicio manual o remoto.

• Modelos bimetálicos con compensación térmica automática, alta fiabilidad y respuesta precisa a sobrecargas prolongadas.



🔌 Accesorios disponibles

• Soportes para montaje independiente: adaptadores 3RU2916/3RU2926 que permiten la instalación del relé fuera del contactor (tamaños S00 a S3).

• Guayas Reset (remotas): accesorios 3RU2900-1C / 3RB3980-0C, que permiten el restablecimiento remoto del relé tras una desconexión por sobrecarga.

• Bases de relé: soportes de montaje rápido y seguro para optimizar el espacio en el tablero.



🔒 Seguridad y confiabilidad

• Cumplen con las normas IEC/EN 60947-4-1, UL y CSA.

• Alta vida útil eléctrica y mecánica, adecuada para uso continuo.

• Disparo automático por sobrecarga, pérdida de fase o desequilibrio de corriente.

• Posibilidad de diagnóstico remoto mediante módulos electrónicos.

• Protección integral contra sobrecorrientes y fallas de aislamiento.



🔄 Aplicaciones típicas

• Protección de motores trifásicos en arranques directos o estrella-triángulo.

• Centros de control de motores (CCM) y tableros de automatización.

• Bombas, ventiladores, compresores y cintas transportadoras.

• Procesos de automatización industrial con altos requerimientos de seguridad y fiabilidad.

• Monitoreo de corriente, pérdida de fase y fallas a tierra en sistemas eléctricos críticos.



💡 Ventajas destacadas

• Montaje directo o independiente sin necesidad de cableado adicional.

• Amplio rango de ajuste de corriente para múltiples aplicaciones.

• Modelos electrónicos con alta precisión y estabilidad térmica.

• Integración sencilla con sistemas de diagnóstico y control remoto.

• Diseño compacto y modular que optimiza espacio y facilita mantenimiento.
