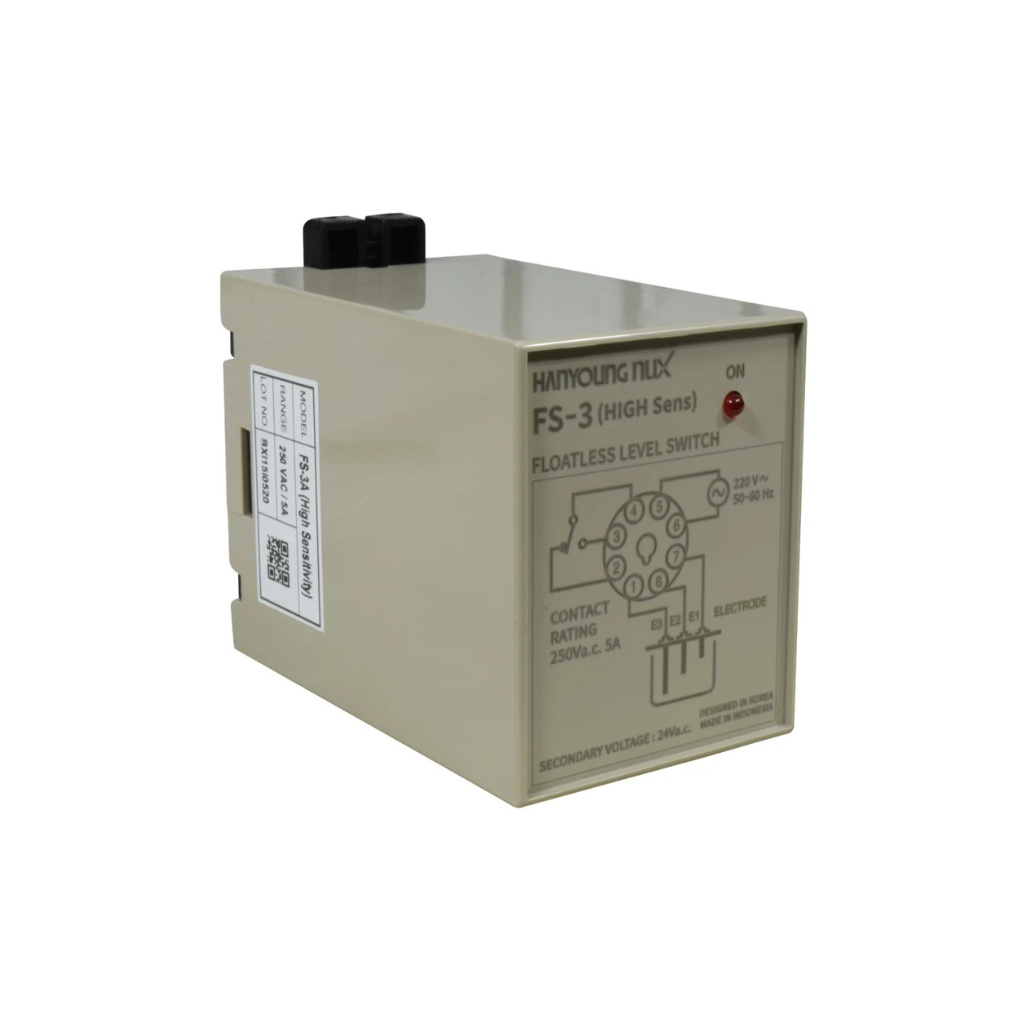

CONTROLADOR DE NIVEL FS-3A HANYOUNG
El FS-3A es un controlador de nivel electrónico flotless (sin flotador) fabricado por Hanyoung Nux, diseñado para detectar automáticamente el nivel de líquidos mediante electrodos, sin partes mecánicas móviles, lo que mejora su durabilidad y confiabilidad. Se utiliza para controlar bombas, alarmas o válvulas según el nivel del líquido, ideal para líquidos conductivos.
🔍 Especificaciones principales
| Característica | Detalles |
|---|---|
| Modelo / Marca | FS-3A – Hanyoung Nux |
| Tipo de detección | Electrodos conductivos (floatless) |
| Sensibilidad | Alta sensibilidad / Baja sensibilidad (según variante) |
| Voltaje de alimentación | 110 VAC o 220 VAC, 50-60 Hz |
| Voltaje entre electrodos secundarios | 24 VAC / 8 VAC, dependiendo de la sensibilidad |
| Consumo de potencia | Aproximadamente 3.2 VA |
| Tiempo de respuesta | Encendido: ≤ 80 ms; Apagado (retorno): ≤ 160 ms |
| Resistencia entre electrodos para operación / retorno | <≈ 27 kΩ / <≈ 7 kΩ para encendido; retorno: ≈ 38 kΩ-∞ o ≈ 15 kΩ-∞ dependiendo de sensibilidad |
| Salida de control | Relé SPDT, capacidad ~ 5 A a 250 VAC en carga resistiva |
| Aislamiento / resistencia dieléctrica | Resistencia de aislamiento de 100 MΩ mínimo (medida DC), resistencia dieléctrica ~ 2,000 VAC por un minuto entre terminales relevantes |
| Ambiente de operación | Temperatura: −10 °C a +50 °C, Humedad: 35-85 % HR sin condensación |
| Construcción / montaje | 8 terminales, montaje tipo plug-in, electrodos externos (sondas) por separado |
✅ Ventajas destacadas
-
Sin partes móviles: menor mantenimiento y mayor durabilidad.
-
Alta sensibilidad permite detectar niveles incluso con líquido de baja conductividad (en la versión “high sensitivity”).
-
Tiempos de respuesta rápidos; útil para control dinámico.
-
Operación con sobrecarga eléctrica estándar; salida de relé adecuada para uso general.
🏭 Aplicaciones típicas
-
Tanques, cisternas o depósitos para controlar nivel superior/inferior.
-
Sistemas de bombeo automático para llenado o vaciado.
-
Plantas de tratamiento de aguas.
-
Sistemas industriales que requieren detección de nivel sin flotadores.
-
Prevención de funcionamiento en seco de bombas y protección de equipos.
