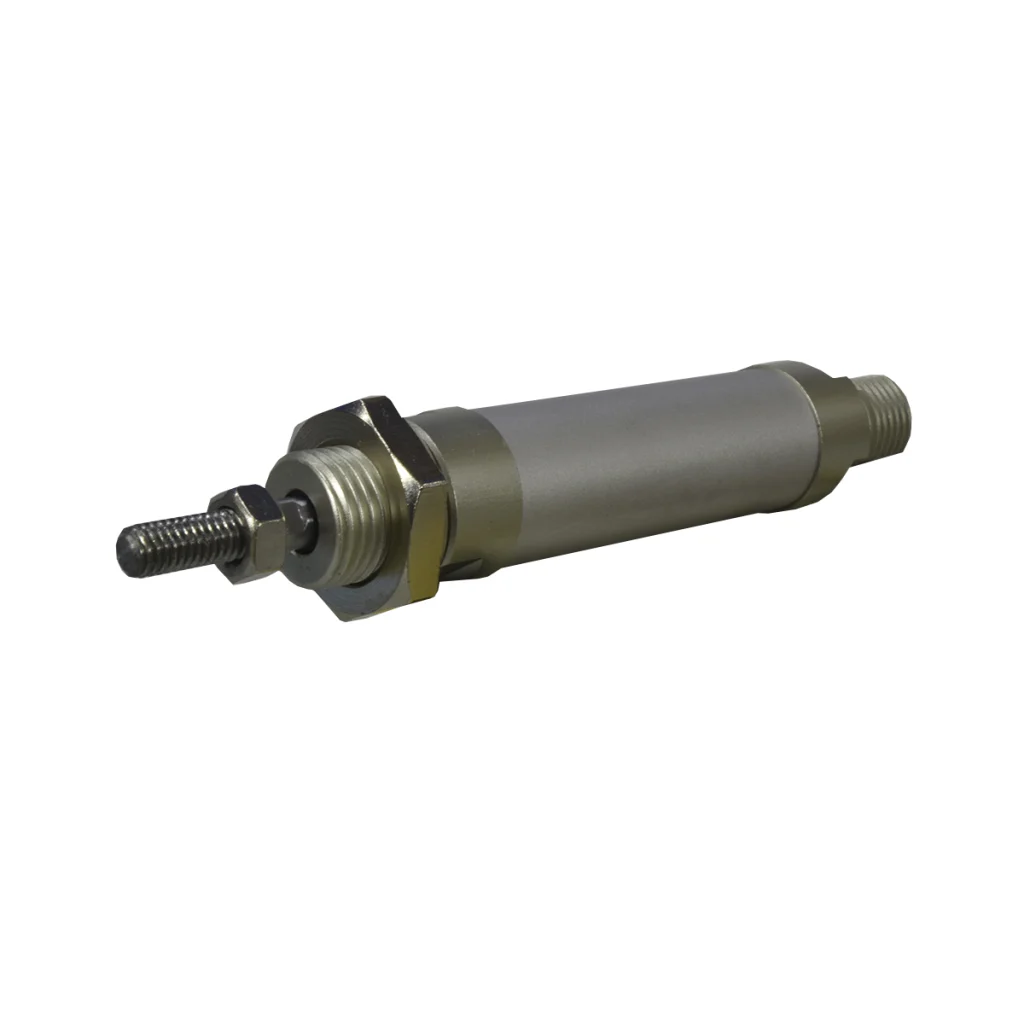

CILINDRO REDONDO SERIE TGM DOBLE EFECTO STNC
CILINDRO REDONDO SERIE TGM
DOBLE EFECTO STNC
El cilindro neumático de doble efecto es un actuador lineal que utiliza aire comprimido para generar movimiento en ambas direcciones: extensión y retracción. Los de doble efecto requieren suministro de aire a ambos lados del pistón, ofrece alta precisión y control en aplicaciones automatizadas, su uso común es en maquinaria industrial, automatización y sistemas de control neumático.
ESPECIFICACIONES TECNICAS
| MEDIO APLICABLE | Aire |
| TIPO DE OPERACION | Cilindro de doble efecto |
| MATERIAL | Camisa tubular de aluminio, sellos en NBR, anillo magnético estándar. |
| PRESION DE OPERACIÓN | 1 a 9 BAR (14 a 130 PSI) |
| DIAMETRO DEL VASTAGO | 16, 20, 25, 32 mm |
| LONGITUD | 25, 50, 60, 75, 100, 200, 300 mm |
| ROSCA DE VASTAGO | M6 x 1, M8 x 1.25, M10 x 1.25 |
| FUERZA TEORICA (Kg) | 14, 28, 44, 70 Kg |
| RANGO DE VELOCIDAD | 30 a 800 mm/s |
| PUERTO DE CONEXION | M5, 1/8” NPT |
| GRADO DE PROTECCION | IP65 |
| TEMPERATURA | -5 a 70°C |
DESCARGAR FICHA TECNICA
Pregunta por el KIT de reparación y accesorios.
