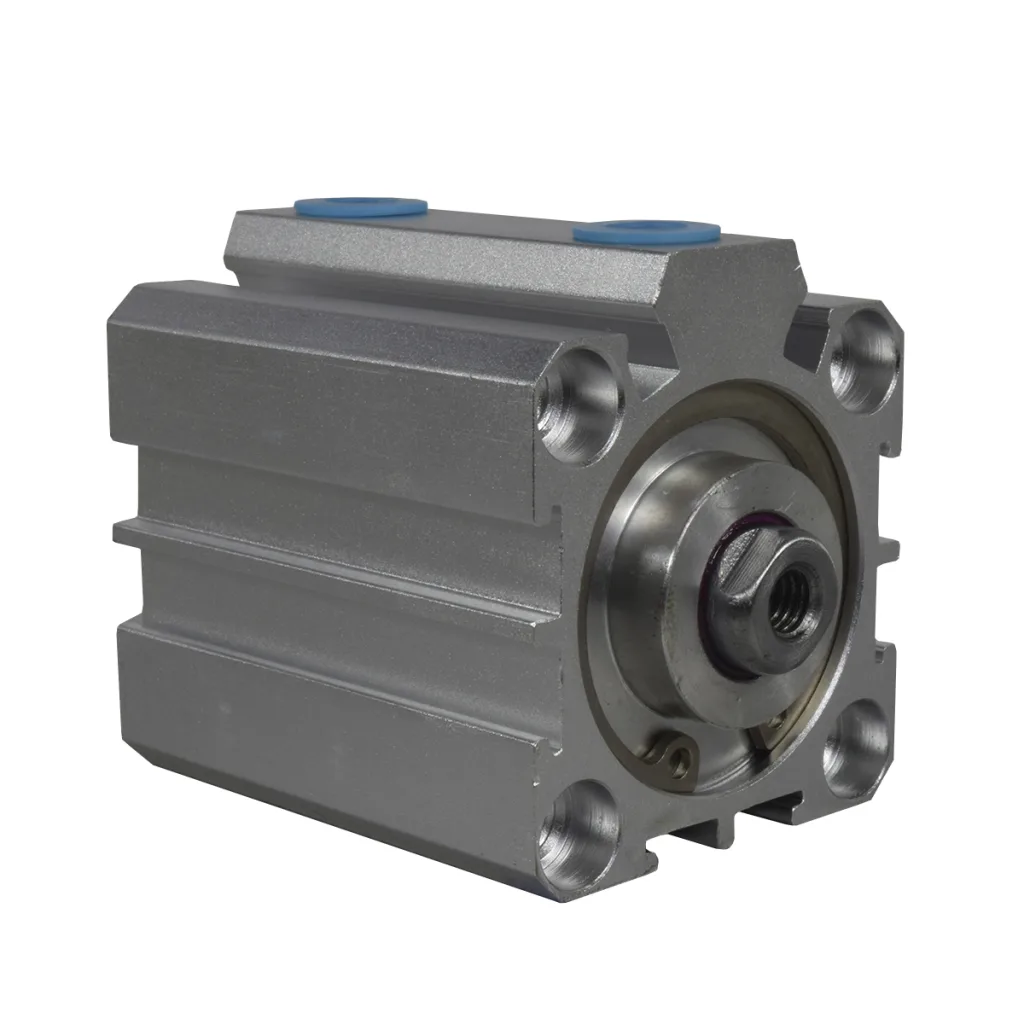

CILINDRO COMPACTO PNEUMATIC DOBLE EFECTO
CILINDRO COMPACTO PNEUMATIC
DOBLE EFECTO
El cilindro neumático de doble efecto es un actuador lineal que utiliza aire comprimido para generar movimiento en ambas direcciones: extensión y retracción. Los de doble efecto requieren suministro de aire a ambos lados del pistón, ofrece alta precisión y control en aplicaciones automatizadas, su uso común es en maquinaria industrial, automatización y sistemas de control neumático.
ESPECIFICACIONES TECNICAS
| MEDIO APLICABLE | Aire |
| TIPO DE OPERACION | Cilindro de doble efecto |
| MATERIAL | Camisa tubular en acero inoxidable, sellos en NBR, anillo magnético estándar. |
| PRESION DE OPERACIÓN | 1 a 9 BAR (14 a 130 PSI) |
| DIAMETRO DEL VASTAGO | 12, 16, 20, 32, 40, 50 mm |
| LONGITUD | 15, 20, 25, 50 mm |
| ROSCA DE VASTAGO | M3 x 0.5, M4 x 0.7, M6 x 1.0, M8 x 1.25, M10 x 1.25 |
| FUERZA TEORICA (Kg) | 10, 14, 28, 70, 110, 170 Kg |
| RANGO DE VELOCIDAD | 30 a 500 mm/s |
| PUERTO DE CONEXION | M5, 1/8”, 1/4″ NPT |
| GRADO DE PROTECCION | IP65 |
| TEMPERATURA | -10 a 60°C |
